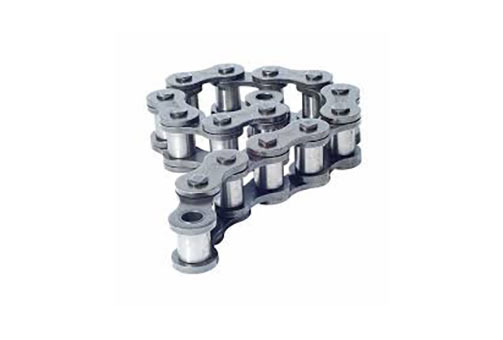

Une chaîne à rouleaux est généralement constituée de 5 éléments : l’axe, la douille, le rouleau, les plaques intérieures et extérieures. Ces éléments sont constitués en 2 sous-ensembles, le maillon intérieur et le maillon extérieur, qui sont montés en alternance et s’articulent l’un sur l’autre.

Les chaînes de transmissions à rouleaux sont regroupées en 2 familles :

Les chaînes « européennes » du type BS issues des normes du British Standard (conforme aux normes ISO 606, NF-E 26102, DIN 8187, BS 228)

Les chaînes « américaines » du type ASA issues des normes de l’American National Standard ANSI (conforme aux normes ANSI B-29.1, ISO 606, NF-E 26 102 et DIN 8188)

Les chaînes aux normes américaines étant plus larges que celle des normes européennes.

Dans les 2 cas, trois dimensions principales sont nécessaires pour les déterminer :

Le PAS de la chaîne qui est la distance entre les centres de 2 axes consécutifs

Le diamètre extérieur des rouleaux

La largeur intérieure du maillon intérieur (distance entre les 2 plaques intérieures)

Pour les deux types de chaînes, les plus courantes étant en acier, ils existent :

3 types de chaînes : la chaîne à rouleaux simple, double ou triple.

De nombreux maillons raccords

Un grand choix de pas en mm :

Pas de la chaîne	Chaîne type BS	Chaîne type ASA
6 mm	04B	-
6.35 mm	-	25
8 mm	05B	-
9.52 mm	06B	35
12.7 mm	08B	40
15.8 mm	10B	50
19.05 mm	12B	60
25.4 mm	16B	80
31.75 mm	20B	100
38.1 mm	24B	120
44.45 mm	28B	140
50.8 mm	32B	160
63.5 mm	40B	200
76.2 mm	48B	-
