Les paliers
Dans la famille des paliers, on distingue :
en fonte
en fonte <

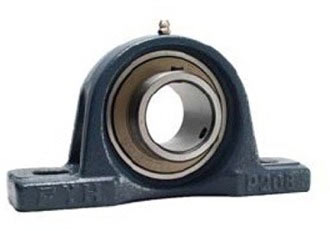

palier - Palier auto-aligneur
en fonte
Ce type de palier est constitué d’un corps en fonte décliné en plusieurs versions dans lequel est logé un roulement de palier à billes pré lubrifié et protégé de chaque côté par un joint d’étanchéité. Ces paliers auto-aligneurs acceptent toute une gamme de roulement de palier selon les besoins. Pour les environnements poussiéreux, il existe des versions avec capot de protection. Ces paliers se nomment différemment selon les fabricants sur le marché : NTN/SNR, SKF, NSK, INA, FAG… Les références citées ci-dessous sont celles notamment de la marque NTN/SNR.
Les plus connus sont :
Les paliers usuels sont :
en tôle
en tôle <
palier - Palier auto-aligneur
en tôle
Ce type de palier est constitué d’un corps en tôle décliné en plusieurs versions dans lequel est logé un roulement de palier à billes pré lubrifié et protégé de chaque côté par un joint d’étanchéité. Ces paliers auto-aligneurs acceptent toute une gamme de roulement de palier selon les besoins. Ces paliers se nomment différemment selon les fabricants sur le marché : NTN/SNR, SKF, NSK, INA, FAG… Les références citées ci-dessous sont celles de la marque NTN/SNR
Les plus connus sont :
en résine
en résine <
palier - Palier auto-aligneur
en résine
Les plus connus sont :
en acier inoxydable
en acier inoxydable <

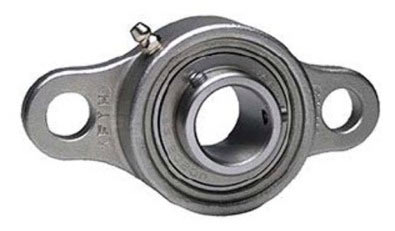

palier - Palier auto-aligneur
en acier inoxydable
Ce type de palier est constitué d’un corps en acier inoxydable décliné en plusieurs versions dans lequel est logé un roulement à billes inoxydable pré lubrifié et protégé de chaque côté par un joint d’étanchéité. Ces paliers auto-aligneurs acceptent toute une gamme de roulement inoxydable selon les besoins. Ces paliers se nomment différemment selon les fabricants sur le marché : NTN/SNR, SKF, NSK, INA, FAG.
palier - Roulement de palier
Toute une gamme de roulement de palier existe en acier et en acier inoxydable qui peut se monter sur les paliers auto aligneur en fonte, tôle, résine ou acier inoxydable. Ces roulements de palier se nomment différemment selon les fabricants sur le marché : NTN/SNR, SKF, NSK, INA, FAG. Pour la marque NTN/SNR, on parle de roulement de palier UC, UK+manchon H, AEL, UEL, AS, CS.
Télécharger les documentations associées :
à semelle en 2 parties
à semelle en 2 parties <
palier - Palier Fonte
à semelle en 2 parties
Ce type de palier à semelle se nomme différemment selon les fabricants : fonte SNC pour NTN-SNR, SNL pour SKF, SNU, SNH, SNG… Le principe de ces paliers est le logement en 2 parties. Par défaut, ils sont réalisés en fonte et disponibles dans diverses dimensions. Chaque palier peut loger des roulements de divers diamètres et diverses largeurs. Il s’agit essentiellement de roulements à rotule sur rouleaux.
En raison du grand nombre d’application, il existe une grande variété d’options d’étanchéité. Pour la gamme NTN-SNR, on parle de joint à double lèvres, joint en feutre avec bague de maintien, joint V-RING avec rondelle d’appui, joint labyrinthe, joint taconite.
Tous ces paliers en 2 parties sont conçus aussi bien pour le montage avec arbre traversant ou en extrémité d’arbre. (télécharger la documentation)

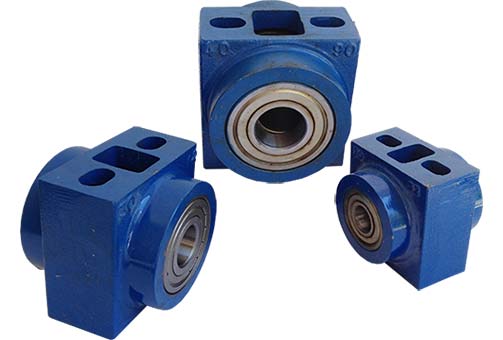

palier - Bloc palier
Le bloc palier, robuste, silencieux et d’un encombrement réduit, est équipé de roulements rigides à billes. Il est utilisé pour la conception de prototypes et la réalisation d’unités de travail. On en distingue 6 séries selon les diamètres d’arbre : le type 15/42 (Ø15 mm), le type 20/52 (Ø20 mm), 25/62 (Ø25 mm), 30/72 (Ø30 mm), 40/90 (Ø40 mm), 50/110 (Ø50 mm).
