Les roulements
Le roulement est un organe qui assure la liaison mobile entre deux éléments d’un mécanisme, en rotation l’un par rapport à l’autre. Sa fonction est de permettre la rotation relative de ces éléments, sous charge, avec précision et avec un frottement minimal.
Il est constitué :
3 grandes familles se distinguent :
Il y a 3 catégories de roulements à billes :
roulement - Roulement à billes à contact radial 1 ou 2 rangées
Ce type de roulement appelé plus communément roulement à billes rigide est très diffusé grâce à leur rapport prix-performance. Les roulements série 6000, 6200, 6300 en sont les plus connus.
Il existe :
- Série 600 : roulement miniature à une rangée de billes
- Série 6000 : roulement à une rangée de billes extra léger
- Série 6200 : roulement à une rangée de billes léger
- Série 6300 : roulement à une rangée de billes moyeu
- Série 6400 : roulement à une rangée de billes
- Série 6800 : roulement à une rangée de billes section extra mince
- Série 6900 : roulement à une rangée de billes section très mince
- Série 16000 : roulement à une rangée de billes section très mince
- Série 62000/63000 : roulement à une rangée de billes section épaisse
- Série 4200 : roulement à deux rangées de billes
- Série 4300 : roulement à deux rangées de billes
- Roulement ouvert (ex. 6000),
- Roulement étanche à l’eau et à la poussière appelé plus communément 2RS (ou EE, LLU, 2RSR, 2RS1, DDU selon les fabricants)
- Roulement étanche à la poussière appelé plus communément ZZ
- Roulement étanche ou non avec rainure ou rainure + segment d’arrêt plus communément appelé NR
roulement - Roulement à billes à contact oblique à 1 ou 2 rangées de billes
Dans cette famille de roulement, nous distinguons plusieurs types de roulements :

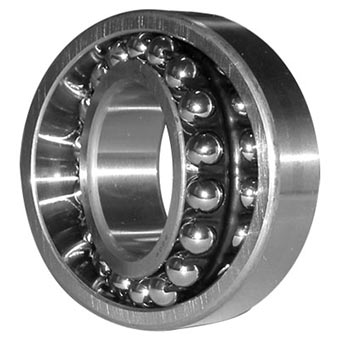

rotule sur billes
rotule sur billes <
roulement - Roulement à
rotule sur billes
Dans cette famille de roulement, nous distinguons :
Ce type de roulement est toujours monté en opposition avec un autre roulement de même nature. Ces roulements permettent une grande rigidité du montage, surtout quand ils sont préchargés.
Il y a 4 catégories de roulements à rouleaux :
rouleaux cylindrique
rouleaux cylindrique <
roulement - Roulement à
rouleaux cylindrique
Les roulements à rouleaux cylindriques se caractérisent par :
Nous distinguons pour ce type de roulement à rouleaux :
- La série NU 2xx
- La série NU 22xx
- La série NU 3xx
- La série NU 23xx
- La série NU 4xx
- Le type NU : pas de poussée axiale possible, léger débattement axiale possible.
- Le type N : pas de poussée axiale possible, léger débattement axiale possible.
- Le type NJ : poussée axiale possible dans 1 seul sens, léger débattement axiale possible.
- Le type NUP : Poussée axiale possible dans les 2 sens, jeu axial limité.
roulement - Roulement à rouleaux coniques à une rangée de corps roulants
Les roulements à rouleaux coniques à une rangée de corps roulants, toujours montés en opposition avec un autre roulement de même nature, permettent une grande rigidité de montage, en particulier lorsqu’ils sont pré chargés. Ce sont des roulements à contact angulaire pouvant supporter des charges radiales et axiales importantes.
Nous distinguons pour ce type de roulement à rouleaux conique :
- La série 32xxx
- La série 33xxx
- La série 331xx
- La série 302xx
- La série 322xx
- La série 332xx
- La série 303xx
- La série 313xx
- La série 323xx
rotule sur rouleaux
rotule sur rouleaux <
roulement - Roulement à
rotule sur rouleaux
Dans cette famille de roulement, le chemin sphérique de la bague extérieure permet un débattement angulaire de la bague intérieure.
La conception interne des roulements à rotule sur rouleaux permet de supporter des charges radiales très élevées ainsi que des charges axiales.
Les variantes avec alésage conique permettent un montage facilité avec manchon.
Nous distinguons pour ce type de roulement à rotule sur rouleaux :
- La série 230xx
- La série 240xx
- La série 231xx
- La série 241xx
- La série 222xx
- La série 232xx
- La série 213xx
- La série 223xx
à aiguilles
à aiguilles <
roulement - Roulement
à aiguilles
Les roulements à aiguilles sont des roulements à rouleaux cylindriques au diamètre réduit par rapport à leur longueur. Malgré leur section transversale réduite, les roulements à aiguilles ont une capacité de charge élevée et conviennent parfaitement aux montages qui se caractérisent par un espace radial limité.
La conception interne des roulements à rotule sur rouleaux permet de supporter des charges radiales très élevées ainsi que des charges axiales.
On distingue dans cette famille un grand nombre de série avec ou sans étanchéité :
- La série K : cage à aiguilles
- La série K..ZW : cage à deux rangées d’aiguilles
- La série KZK : cage de tête de bielle
- La série KBK : cage de pied de bielle
- La série HK : douille à aiguilles sans fond, à une ou deux rangées
- La série BK : douille à aiguilles avec fond, à une ou deux rangées
- Les séries NK, NKS, RNA 48 et RNA 49 : roulement à 1 rangée d’aiguilles sans bague intérieure
- La série RNA 69 : roulement à 2 rangées d’aiguilles sans bague intérieure
- Les séries NKI, NKIS, NA49 et NA48 : roulement à 1 rangée d’aiguilles avec bague intérieure
- La série NA 69 : roulement à 2 rangées d’aiguilles avec bague intérieure
- La série RNAO : roulement à 1 ou 2 rangées d’aiguilles sans bords et sans bague intérieure
- La série NAO : roulement à 1 ou 2 rangées d’aiguilles sans bords et avec bague intérieure
- Les séries PNA et RPNA : roulement à aiguilles à auto-alignement avec ou sans bague intérieure
- La série RSTO : galet sans guidage axiale, bague extérieure sans bord et sans bague intérieure
- La série STO : guidage sans guidage axiale, bague extérieure sans bord et avec bague intérieure
- La série RNA 22..2RS : galet sans guidage axiale, sans bague intérieure et avec étanchéité
- La série NA 22..2RS : galet sans guidage axiale, avec bague intérieure et avec étanchéité
- La série NATR : galet avec guidage axial par rondelles avec bague intérieure, avec ou sans étanchéité
- La série NATV : galet à aiguilles jointives avec guidage axial par rondelles avec bague intérieure, avec ou sans étanchéité
- La série NUTR : galet à rouleaux jointifs avec guidage axial par les bords avec bague intérieure, avec ou sans étanchéité
- La série KR/KRE : galet de came avec guidage axial par rondelle lisse avec ou sans étanchéité et avec ou sans excentrique
- La série KRV/KRVE : galet de came à aiguilles jointives avec guidage axial par rondelle lisse avec ou sans étanchéité et avec ou sans excentrique
- La série NUKR/NUKRE : galet de came à rouleaux jointifs avec guidage axial par les bords avec ou sans excentrique
- La série HF : roue libre avec cage à aiguilles
- La série HFL : roue libre combinée avec cage à aiguilles
- Les séries SL18 18, SL18 29, SL18 30, SL 18 22, SL19 23 : roulement à 1 rangée de rouleaux jointifs
- Les séries SL18 49, SL 18 50, SL01 48, SL01 49, SL02 48, SL02 49 : roulement à 2 rangées de rouleaux jointifs.
- Les séries SL11 9, SL14 9, SL12 9, SL15 9 : roulement à plusieurs rangées de rouleaux jointifs
- Les séries SL04 50..X/PPX, SL04..X/PPX : roulement à 2 rangées de rouleaux jointifs avec ou sans étanchéité.
- Les série SL05..E, SL06..E : roulement à rouleaux jointifs à auto-alignement avec étanchéité
- Les séries NKIA, NKIB : roulement combiné à aiguilles et à billes
- Les séries NX, NKX : roulement combiné à aiguilles avec butée à billes
- Les séries NKXR : roulement combiné à aiguilles avec butée à rouleaux
Il y a 3 catégories de butées
roulement - Butées à billes
Les butées à billes dont l’angle de contact est de 90° sont conçues pour supporter uniquement des charges axiales. Elles doivent être associées à un roulement radial. Elles sont constituées d’éléments séparables.
On distingue :
- Constituées d’une rondelle-arbre, une rondelle-logement et une cage à billes
- Supportent des charges axiales que dans un seul sens.
- Vitesse de rotation faible.
- Il s’agit des séries 511.., 512.., 513.. et 514..
- Constituées de 2 rondelles-logement, 1 rondelle-arbre et 2 cages à billes
- Supportent des charges axiales dans les 2 sens.
- Vitesse de rotation faible.
- Il s’agit des séries 522.., 523.. et 524..
- Conception proche de celle d’un montage dos-à-dos de roulements à billes à contact oblique, mais avec un angle de contact beaucoup plus important.
- Supportent des charges axiales dans les 2 sens et rigidité axiale nettement plus élevée que sur un montage dos-à-dos de roulements à billes à contact oblique.
- Vitesse de rotation élevée dû à leur très haute précision.
- Il s’agit des séries 5620../5620..M, 5629../5629..M, HTA…DB
roulement - Butées à rotule sur rouleaux
La conception des butées à rotule sur rouleaux, se rapproche de celle des roulements à rotule sur 2 rangées de rouleaux. Toutefois, l’angle de contact de contact est important et elles ne possèdent qu’une rangée de rouleaux.
Elles sont :

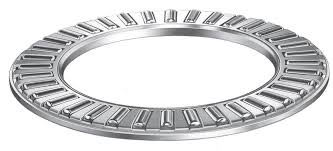

roulement - Butées à aiguilles
Les butées dites « à aiguilles » se composent de cages axiales à aiguilles ou à rouleaux et de rondelles planes. L’utilisation d’éléments roulants cylindriques très précis et à génératrices relativement longues permettent une grande capacité de charges et une grande rigidité dans un encombrement réduit.
On distingue :
